Solid Edge 2023 新機能紹介

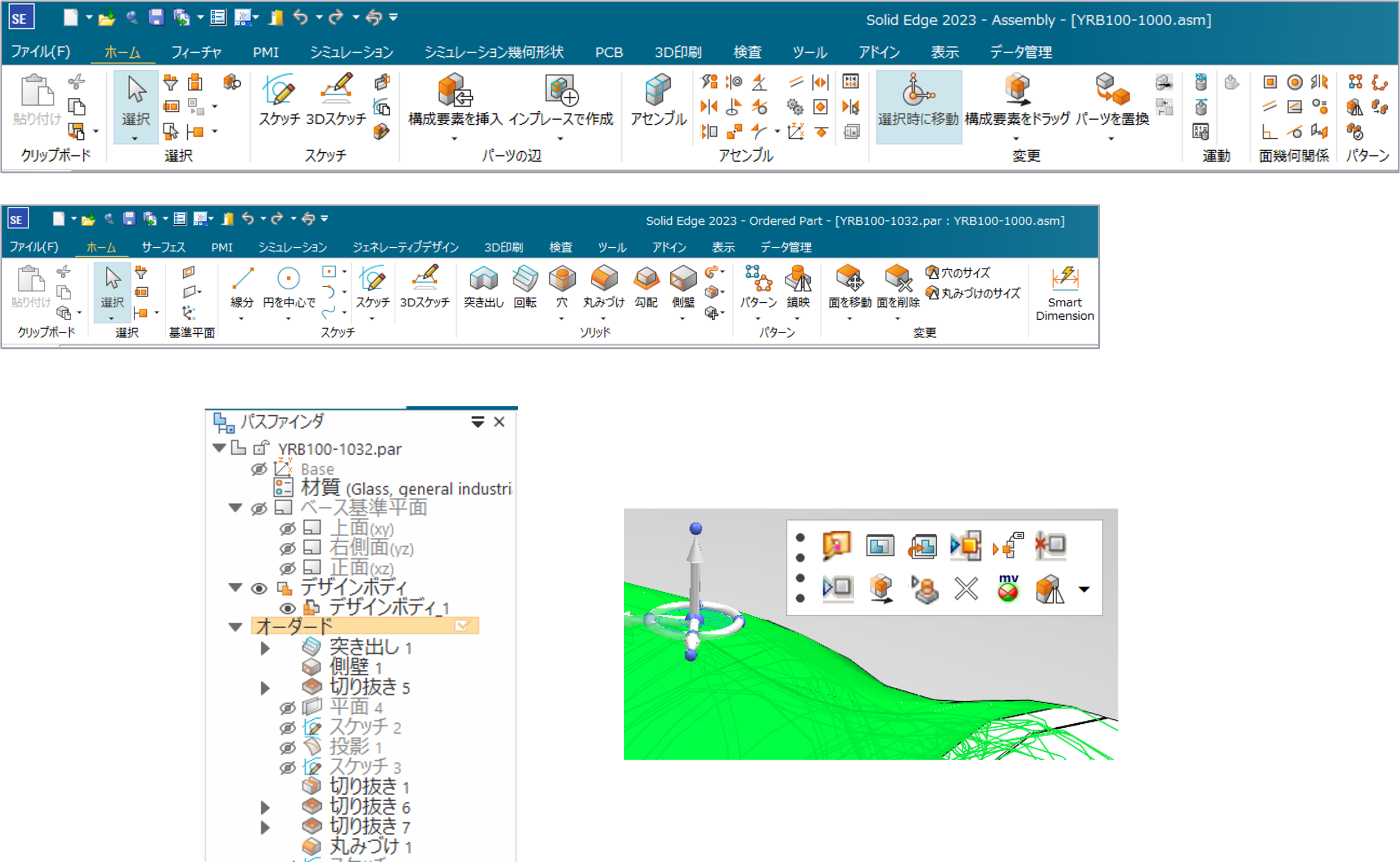

コマンドリボン、パスファインダ＆コンテキストツールバーの刷新

• コマンドリボン、パスファインダ、コンテキストツールバーの外観を刷新しました。
• シーメンス Xceleratorポートフォリオ、すべてのデスクトップおよびクラウドアプリケーションとともに、一貫したブランディングを提供します。
• コンテキストツールバー：リボンおよびマウス右ボタンから頻繁に使用される、各オブジェクト特有のコマンドが表示されます。
• カーソル付近に役立つコマンドを表示し、マウスの移動距離を最小限に抑える事で、CADの生産性とユーザーエクスペリエンスを向上させます。

アセンブリスタイルパレットとシーメンスビジュアルマテリアル

• アセンブリスタイルパレットに1,000以上の高品質スタイルが追加されました。
• シーメンスメカニカル製品にて、視覚的な統一が可能になりました。
• ビジュアルマテリアルはKeyShotマテリアルに対してマッピングされます。

オーダードのダイレクトモデリングでのシンクロナス

• オーダードの環境内でシンクロナスのコマンドが利用できるようになりました。
• 面を移動、回転、オフセットコマンドをサポートします。
• ステアリングホイールを利用できます。
• 操作の結果、オーダードフィーチャが生成され、編集可能となります。

穴フィーチャのはめあい公差と類似穴の寸法

• 以前は、寸法で公差を定義する必要がありましたが、穴フィーチャー内で直接［はめあい］と［公差値］がサポートされるようになりました。
• 寸法に関連ジオメトリとして同様の穴を追加する為の新しいプロパティテキストが追加されました。

アセンブリ内での幾何関係事前定義

• アセンブリ内で幾何関係を割り当て、もしくは事前定義することで、グループ参照名を使用してサブアセンブリを繰り返し、シームレスに自動配置します。
• アセンブリに要する時間と労力を削減するため、生産性が向上します。
• パーツおよびアセンブリ環境で、軸位置合わせ幾何関係の定義中に、回転方向の固定が可能になりました。

アセンブリプレビューの機能強化

• アセンブリプレビューモードでの素早いオープンに加え、新たなコマンドがサポートされるようになりました。
• アセンブリレポート
• アセンブリの統計
• 選択マネージャーモード
• 計測

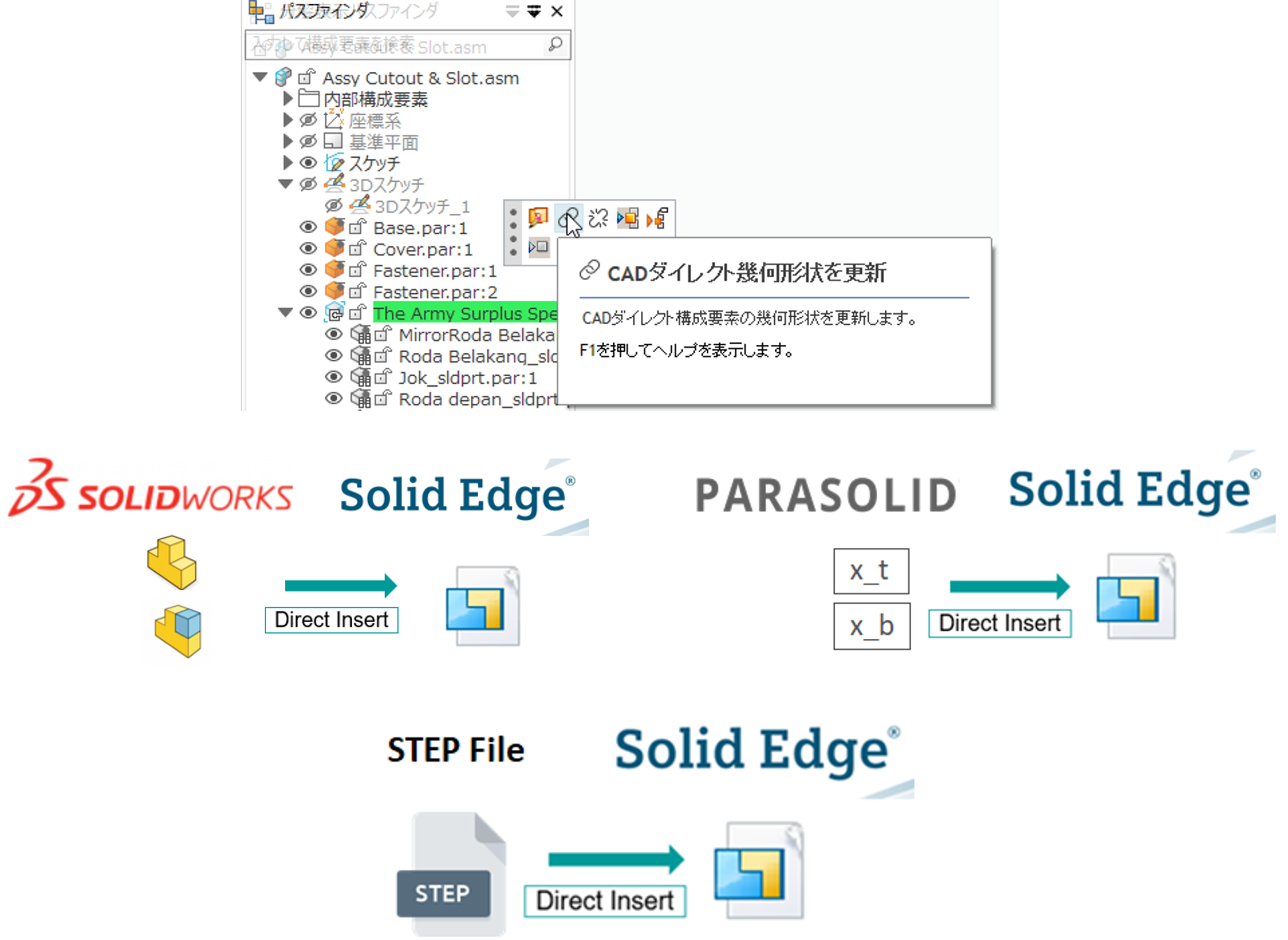

CAD Direct

• SOLDIWORKS、Parasolid、STEPファイルを内部コンポーネントとしてインポート可能になりました。
• インポートオプション：［内部構成要素を作成］が追加されました。
• CADダイレクトジオメトリ間で関連性を保持できるようになりました。

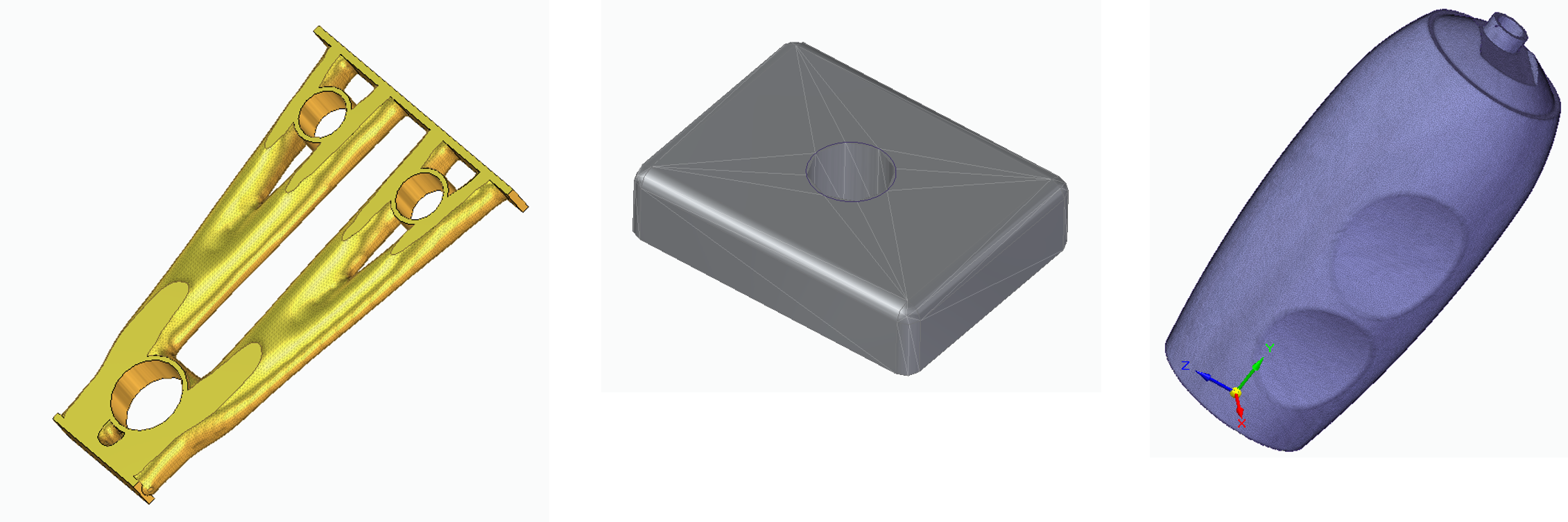

コンバージェントモデルのシミュレーション

Solid Edge Simulationで以下の3つのコンバージェントモデルを解析することが可能になりました。

• Generative Design による最適化モデル
• 変換したメッシュモデル
• STLモデル

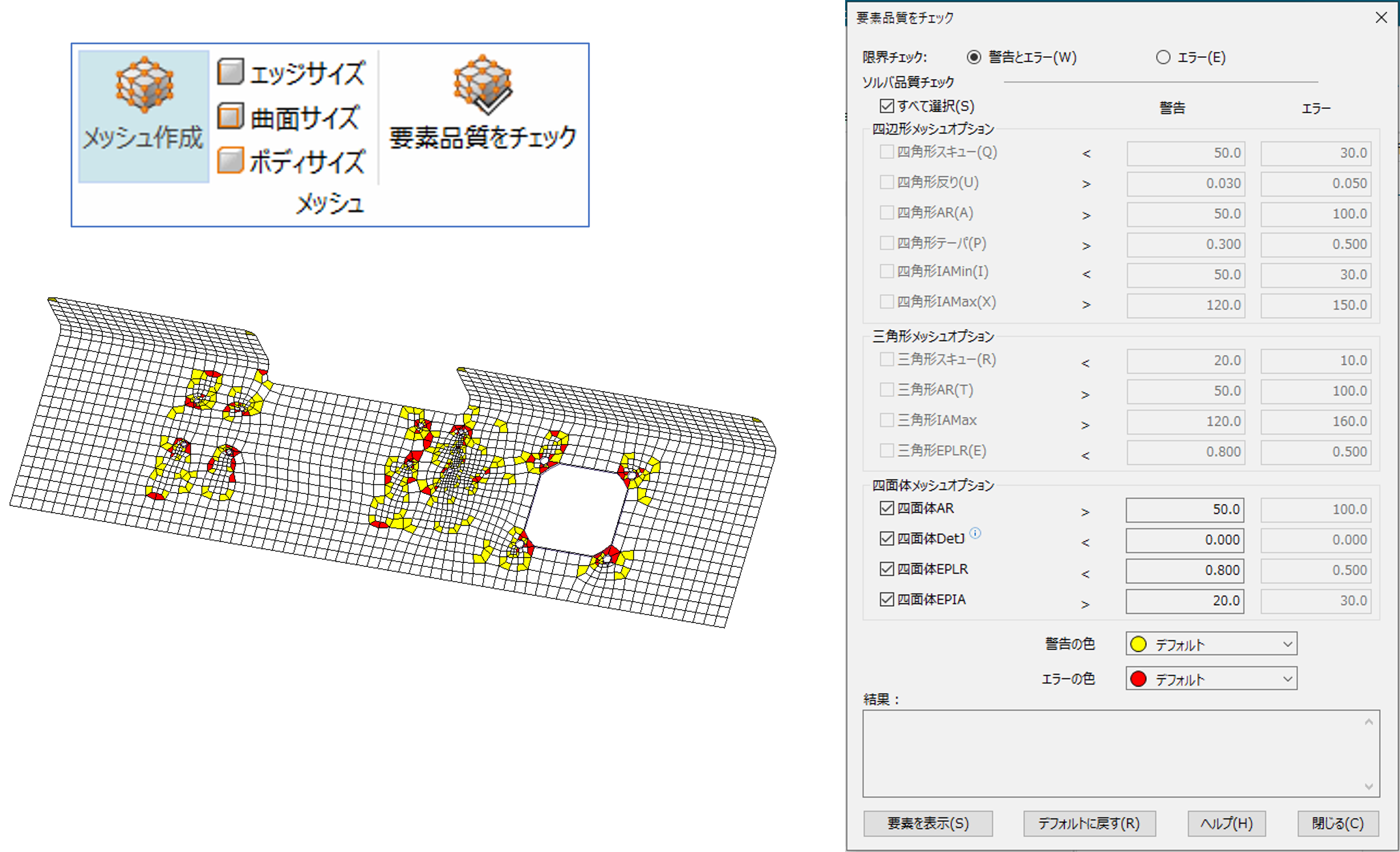

シミュレーションのメッシュの品質チェック

• メッシュの要素品質チェックを行う “Check Element Quality ”コマンドを新たに追加されました。
• 14種類のNastran品質チェックが利用可能です。
• 警告要素とエラーの要素は2色で表示されます。

Solid Edge MBD 自動寸法（アドオン製品）

• パーツとシートメタルに対する素早い寸法配置が可能になりました。
• データム平面に対して平行な平面、穴フィーチャの全タイプ、丸みづけフィーチャを認識します。
• 公差と穴からの寸法引き出しで、独自スキームの設定、保存が可能です。

Solid Edge MBD ハイライト（アドオン製品）

• 寸法を選択すると、その寸法の配置されている面がハイライトし、変更時に影響を受ける面の確認ができます。
• スケッチからコピーされた寸法および断面図の寸法をボディに関連づけします。
• パーツ拘束状態の過不足をチェックし、拘束状態をハイライト表示します。（Solid Edge 2023 MP2より利用可能）
